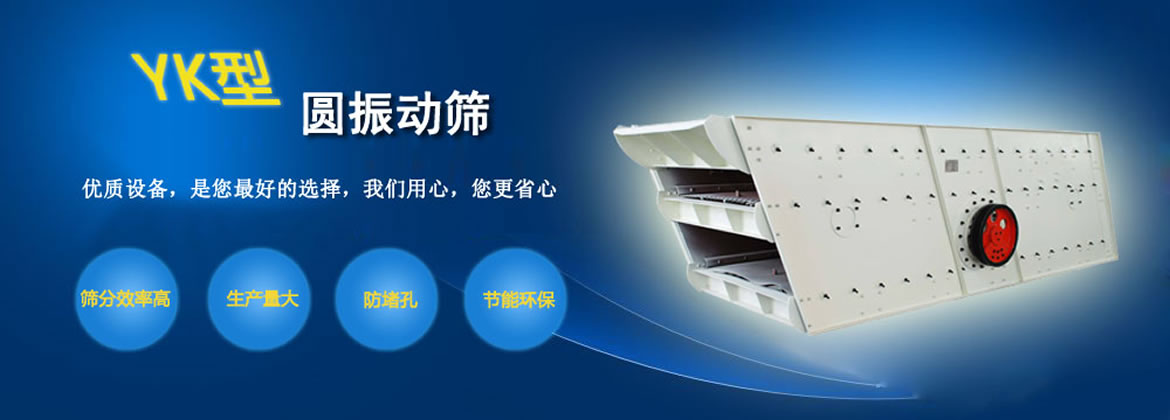

YK型圓振動篩

  YK型圓振動篩根據用途有輕型和重型之分，篩面有單層和多層結構形式，主要針對篩分顆粒狀和小塊散狀物料的干式分級為主。圓振動篩是引進德國技術制造的高效振動篩，振幅強弱可調節，物料篩分距離長，可多層篩分，篩分效率高等優點。

YK型圓振動篩優勢

1、采用塊偏心作為激振力，振動強度高、生產能力大、篩分效率高；
     2、卡在篩孔中的物料可以跳出，防止篩孔堵塞；
     3、篩子橫梁與篩箱采用高強度螺栓聯結，無焊接；
     4、采用輪胎聯軸器，柔性聯接，運轉平穩；
     5、結構簡單，運轉平穩，設備維護方便，使用周期及整機使用壽命長；
     6、可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩機的處理量；

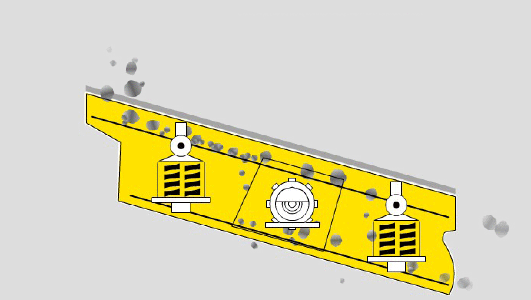

工作原理

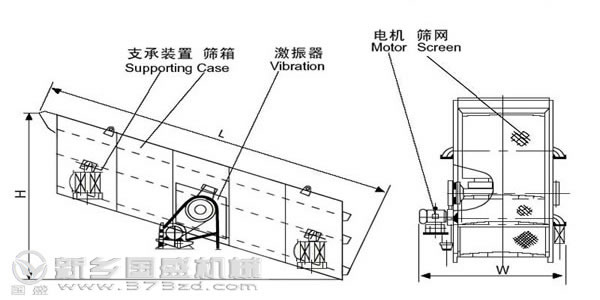

  YK型圓振動篩的篩箱運動軌跡為圓形或橢圓形圓振篩采用慣性激振器產生振動其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器固定在篩箱上的主軸由振動電機帶動告速旋轉安裝在主軸上的偏心體隨之轉動產生離心慣性力使可以自由振動的篩箱產生近似圓形軌跡的振動。

技術參數

型號	篩網 層數	篩網 面積 (㎡)	篩孔 尺寸 (mm)	較大進 料尺寸 (mm)	處理能力 (m3/h)	振動頻率 (r/min)	振幅 (mm)	電機 功率 (kw)	篩面規格 (mm)	總重量 (kg)	外形尺寸 (長×寬×高) (mm)
2YK1224	2	6	4-50	400	8-60	800-970	8	5.5	1200×2500	3500	2930×1860×870
3YK1224	3	9	4-50	400	10-70	800-970	8	5.5	1200×2500	3850	3070×1860×1210
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	1200×3000	4200	3430×1860×870
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	1200×3700	4600	3570×1860×1210
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	1200×3700	4600	4050×1860×870
3YK1237	3	13.32	4-50	400	16-90	800-970	8	7.5	1500×3500	5200	4270×1860×1210
2YK1530	2	10.5	5-50	400	20-125	800-970	8	11	1500×3500	5890	4120×2210×1230
3YK1530	3	15.75	5-50	400	21-125	800-970	8	11	1500×3500	6700	4360×2210×1610
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	1500×4500	6330	5120×2210×1230
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	1500×4500	6800	5360×2210×1610
4YK1545	4	27	5-50	400	22-155	800-970	8	18.5	1500×4500	7800	5930×2210×2060
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	1500×4800	6980	5420×2210×1230
3YK1548	3	21.6	5-50	400	22.5-162	800-970	11	15	1500×4800	7700	5660×2210×1610
4YK1548	4	28.8	5-50	400	22.5-162	800-970	8	18.5	1500×4800	8700	6230×2210×2060
2YK1848	2	17.28	5-80	400	25-206	750	8	15	1800×4800	9080	5420×2550×1420
3YK1848	3	25.92	5-80	400	32-276	750	8	18.5	1800×4800	9600	5660×2550×1780
4YK1848	4	34.56	5-80	400	32-285	750	8	22	1800×4800	11100	6290×2550×2160
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	1800×5400	10150	5960×2550×1420
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	1800×5400	10840	6260×2550×1780
4YK1854	4	38.88	5-80	400	32-336	800-970	8	30	1800×5400	12840	6830×2550×2160
2YK2160	2	25.2	5-100	400	50-475	970	8	30	2100×2600	11780	6720×2840×1530
3YK2065	3	37.8	5-10	400	50-475	970	8	30	2100×2600	12800	7530×2840×1910
4YK2065	4	50.4	5-100	400	50-497	970	8	37	2100×2600	14800	7800×2840×2380
2YK2665	2	28.8	5-100	400	65-500	970	8	37	2400×6000	15600	7125×3340×1530
3YK2665	3	43.2	5-100	400	70-620	970	8	37	2400×6000	17600	7400×3340×1910
4YK2665	4	57.6	5-100	400	80-680	970	8	45	2400×6000	19600	7700×3340×2380
2YK2870	2	39.2	5-100	400	120-680	750	8	22×2	2800×7000	21200	7600×4320×1620
3YK2870	3	58.8	5-100	400	180-720	750	8	22×2	2800×7000	22400	7800×4320×2120
2YK3072	2	43.2	5-100	400	200-700	750	8	22×2	3000×7200	23600	7800×4520×1750
3YK3072	3	64.8	5-100	400	230-800	750	8	22×2	3000×7200	25500	8000×4520×2300

  注：以上圓振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

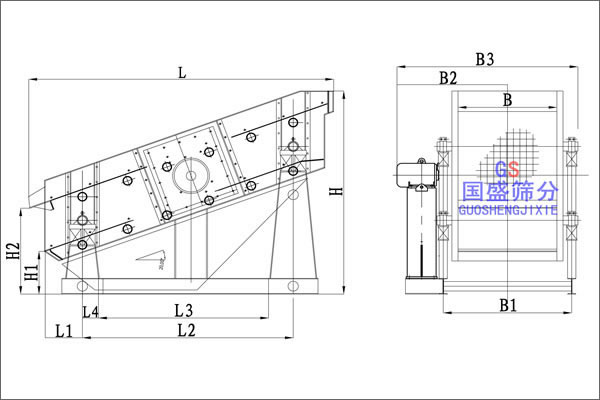

產品型號尺寸對照:

型號	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2
YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2632	430
YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2096	500
YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	2646	654
YK2065	6761	1497	3898	300	350	2127	2203	2464	4335	4700	791
YK2560	6033	570	4900	3200	508	2500	2600	3127	4940	3700	1137
2YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2332	392	806
2YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2396	460	823
2YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	3946	520	820
2YK2148	4689	311	4220	2500	500	2100	2160	2528	4745	4100	722	1617
2YK2665	6761	1497	3898	3200	349	2645	2721	2935	5614	4890	608	1844

產品維護

1、啟動的時候要在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料，停機前 應先停止給料，待篩面物料排出后再停機，工作過程中應經常觀察篩機運行情況，如果發現有不正常的聲響或噪音，應及時停機檢查，找出原因，排除故障。
     2、啟動時，注意有無異常雜音，電流是否穩定，振動有無不正常的情況。
     3、篩箱側板和橫梁如出現裂縫應及時焊補，可先在裂紋發展端鉆一小孔，然后用碳弧氣刨將裂紋處刨一坡口，再進行焊補，焊補是應嚴格按焊接工藝進行。
     4、篩機的軸承一般經8-12個月更換一次，傳動皮帶2-3個月更換一次，彈簧的壽命不低于3-6個月，篩框的壽命在兩年以上。
     5、圓振動篩若采用潤滑脂潤滑，應每月加注一次潤滑油。油量不宜過多，加油量不應超過整個軸承空間的三分之二，否則會引起軸承溫度過高。
     6、經常檢查篩機上各連接螺栓的緊固情況。振動器與篩箱的連接螺栓的緊固情況更應引起重視，若發現松動應及時擰緊。
     7、定期檢測篩網是否松動，篩網松動是影響生產效率的重要因素，發現后應立即索緊。
